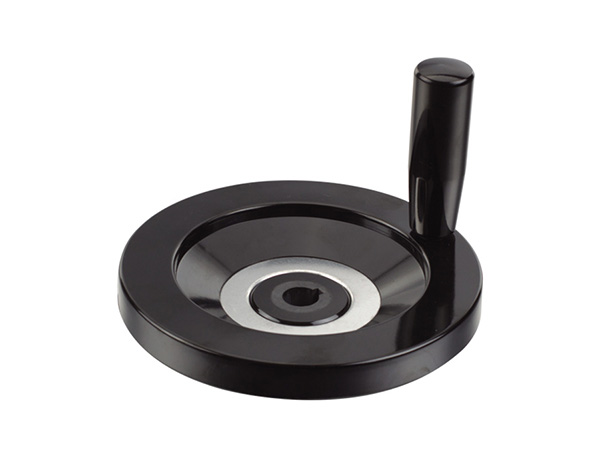

【產品名稱】 背面波紋手輪
【產品型號】 HY8313.8 【執行標準】 JB\T 7273.8-94 【產品材質】 膠木 【表面處理】 黑色 【生產廠家】 象山華洋機床附件廠
產品詳情
產品概述
本廠專業研發生產高品質華洋牌背面波紋手輪、手柄及拉手等各種機床附件相關產品。采用PF酚醛塑料材料，黑色啞光表面，手輪的邊上帶有一個轉動手柄，只需握住該手柄就可以朝任意方向360°旋轉手輪，從而帶動機械運動。本產品外觀呈滿幅形狀，抗酸堿腐蝕，耐高溫耐油脂，絕緣性好。采用波浪線的設計結構，符合人手特點，操作方便且堅固耐用。
本產品的常規尺寸主要有80/100/125/160/180/200/250等，產地在浙江象山縣，外包裝使用紙箱，廠內庫存較充足，部分可現貨直銷，如需了解產品報價，訂貨數要求及有非標定制等可電詢了解。

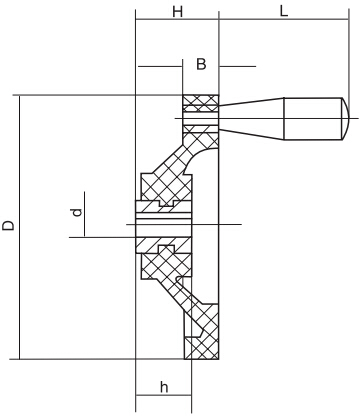

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A | Type B | D | H | B | L | d | h |
| HY8313.8\A10x80 | HY8313.8\B10x80 | 80 | 22 | 12 | 50 | 10 | 16 |
| HY8313.8\A12x100 | HY8313.8\B12x100 | 100 | 28 | 14 | 50 | 12 | 16 |
| HY8313.8\A12x125 | HY8313.8\B12x125 | 125 | 32 | 16 | 63 | 12 | 18 |
| HY8313.8\A16x160 | HY8313.8\B16x160 | 160 | 38 | 18 | 80 | 16 | 20 |
| HY8313.8\A18x180 | HY8313.8\B18x180 | 180 | 44 | 20 | 80 | 18 | 25 |
| HY8313.8\A18x200 | HY8313.8\B18x200 | 200 | 44 | 20 | 80 | 18 | 25 |
| HY8313.8\A22(25)x250 | HY8313.8\B22(25)x250 | 250 | 52 | 25 | 100 | 22（25） | 28 |
裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。 鍵槽按GB1095-79規定。
特殊要求說明：中心孔大小及鍵槽大小可按客戶要求加工定制。
