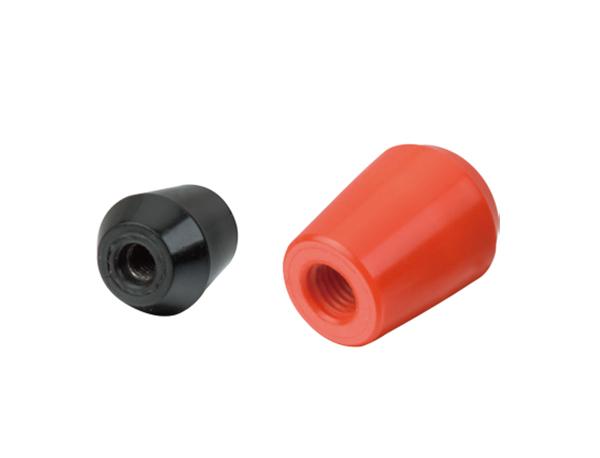

【產品名稱】 手柄套
【產品型號】 HY8311.3 【執行標準】 JB/T 7271.3-94 【產品材質】 膠木 【表面處理】 黑色 紅色 【生產廠家】 象山華洋機床附件廠
產品詳情

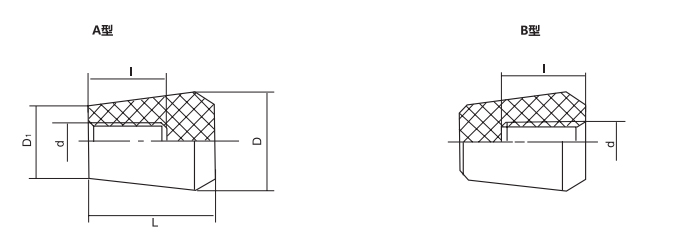

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||
| Type A （黑/紅） | Type B （黑/紅） | L | D | D? | d | I |
| HY8311.3\AM6x20 | HY8311.3\BM6x20 | 20 | 16 | 12 | M6 | 14 |
| HY8311.3\AM8x25 | HY8311.3\BM8x25 | 25 | 20 | 15 | M8 | 16 |
| HY8311.3\AM10x32 | HY8311.3\BM10x32 | 32 | 25 | 20 | M10 | 20 |
| HY8311.3\AM12x40 | HY8311.3\BM12x40 | 40 | 32 | 25 | M12 | 25 |
| HY8311.3\AM16x45 | HY8311.3\BM16x45 | 45 | 40 | 32 | M16 | 32 |
裝配類型：帶螺紋盲孔。
特殊要求說明：螺紋孔大小可按客戶提供的圖紙加工定制。
