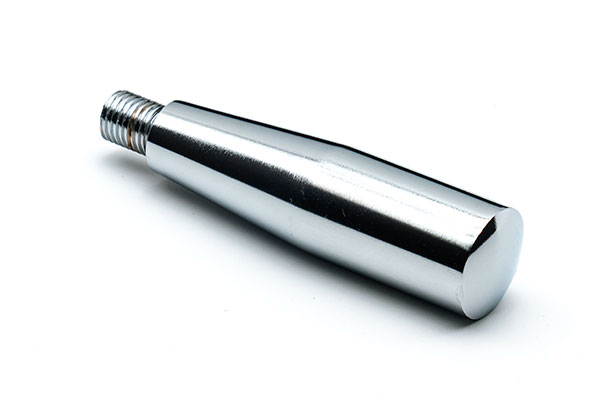

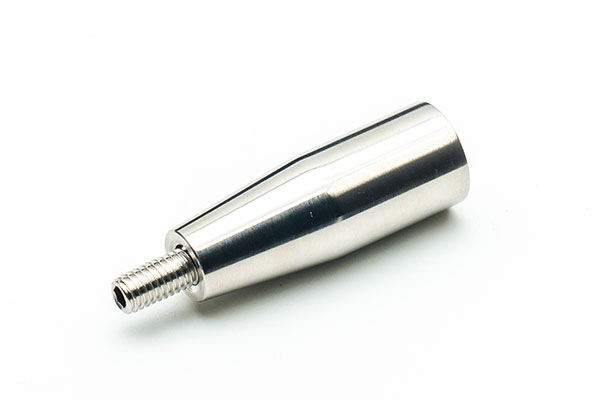

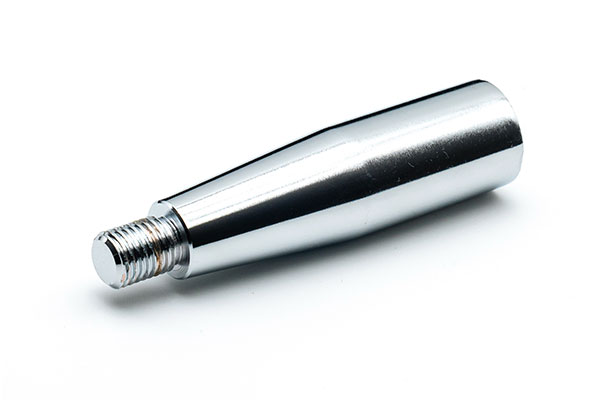

手柄
【產品型號】HY8310.1
【執行標準】JB/T 7270.1-2014
【產品材質】鋼/不銹鋼
【表面處理】噴砂或鍍亮鉻、本色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | |||||||
| Type A | Type B | L | D | D? | d | d? | l | l? |
| HY8310.1\A4x32xl | HY8310.1\BM4x32 | 32 | 9 | 7 | 4 | M4 | 6、8、10 | 8 |
| HY8310.1\A5x40xl | HY8310.1\BM5x40 | 40 | 11 | 8 | 5 | M5 | 8、10、12 | 10 |
| HY8310.1\A6x50xl | HY8310.1\BM6x50 | 50 | 13 | 10 | 6 | M6 | 10、12、14、16 | 12 |
| HY8310.1\A8x63xl | HY8310.1\BM8x63 | 63 | 16 | 12 | 8 | M8 | 12、14、16、18、20 | 14 |
| HY8310.1\A10x80xl | HY8310.1\BM10x80 | 80 | 20 | 15 | 10 | M10 | 16、18、20、22、25 | 16 |
| HY8310.1\A12x100xl | HY8310.1\BM12x100 | 100 | 25 | 18 | 12 | M12 | 20、22、25、28、32 | 18 |
| HY8310.1\A16x112xl | HY8310.1\BM16x112 | 112 | 32 | 22 | 16 | M16 | 22、25、28、32、36 | 20 |
| 不銹鋼 SUS304 | HY8310.1S\BM6x50.8 | 50.8 | 13 | 10.3 | - | M6 | - | 11.1 |
| HY8310.1S\BM8x63.5 | 63.5 | 16 | 12 | - | M8 | - | 14.3 | |
| HY8310.1S\BM10x82.5 | 82.5 | 20 | 15 | - | M10 | - | 17.5 | |
| HY8310.1S\BM12x101.6 | 101.6 | 25 | 18 | - | M12 | - | 20.6 | |
技術信息
| 型號 | 材料 | 表面處理 |
| HY8310.1 | 鋼 | 噴砂或鍍亮鉻 |
| HY8310.1S | 不銹鋼 | 本色 |
※ 裝配類型：手柄安裝部位 A型為無螺紋，B型為帶螺紋；
※ 特殊要求說明：螺紋大小和長度可按客戶提供的圖紙加工定制。
| 產品概述： | 手柄HY8310.1是依據JB/T7270.1-2014標準設計的通用型工業操作手柄，采用高強度鋼/不銹鋼材質精密鑄造，經久耐用，適配機床設備、儀器控制臺、工程機械等場景，提供穩定可靠的操控性能。 |
| 產品特點： | 1.材質與工藝： ◆ 雙材質可選：基礎款采用優質碳鋼（表面防銹處理），升級款為304不銹鋼，滿足常規環境與高腐蝕性場景（如食品加工、化工設備）。 ◆ 表面處理多樣化：鍍亮鉻（鏡面抗污）、支持噴砂（啞光防滑）、原色拋光（工業美學）三種工藝，兼顧功能性與外觀適配性。 |
| 2.標準化設計： ◆ 嚴格遵循JB/T7270.1-2014機械行業標準，通用螺紋直徑和長度，可快速替換或適配主流設備，降低維護成本。 ◆ 可根據客戶要求定制產品，滿足個性化需求。 | |
| 3.場景適應性： ◆ 耐候性強：鍍鉻款防銹等級達72小時鹽霧測試，噴砂款耐受油污及頻繁摩擦，適用于車間、戶外設備等復雜環境。 ◆ 人體工學握柄：流線型輪廓設計，握持舒適，減少長時間操作疲勞。 | |
| 應用領域： | 工業設備：數控機床操作桿、包裝機械急停手柄、沖壓設備控制柄； |
| 特種場景：船舶儀表盤操控、醫療設備調節閥、食品生產線開關握柄。 |
抱歉，該型號暫無3D模型！
