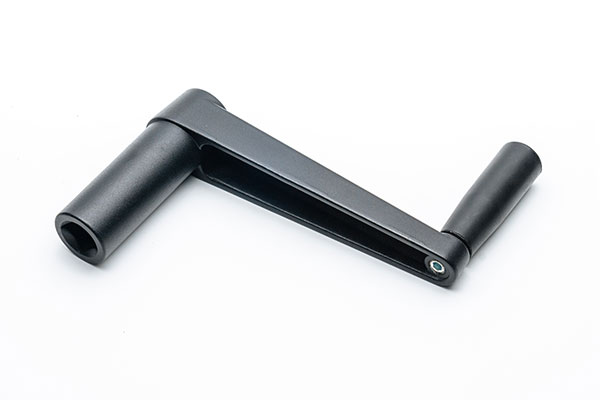

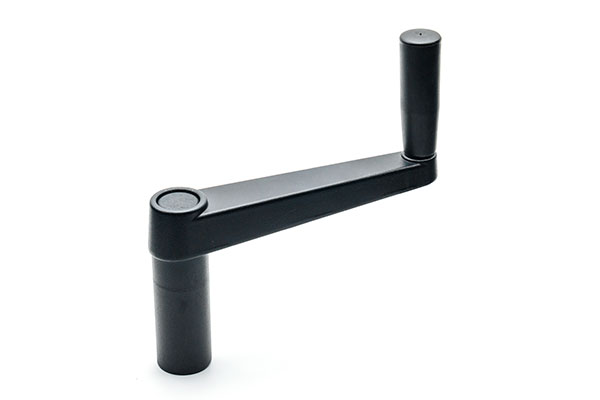

帶套筒搖手柄
【產品型號】HY8310.23
【產品材質】(曲柄)增強尼龍、(手柄)塑、(嵌件、套筒)鋼
【表面處理】(曲柄)黑色、(手柄)黑色、(嵌件、套筒)發(fā)黑處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸（mm） | 安裝孔 | ||||||
| 增強尼龍 | R | L | D | H | S | d | h? | h? |
| HY8310.23\12x12x70 | 70 | 63 | 32 | 28 | 12 | 25 | 22 | 20 |
| HY8310.23\12x12x100 | 100 | 63 | 34 | 38 | 12 | 32 | 50 | 38 |
| HY8310.23\14x14x125 | 125 | 80 | 40 | 46 | 14 | 38 | 65 | 52 |
| HY8310.23\17x17x160 | 160 | 90 | 44 | 55 | 17 | 42 | 75 | 60 |
| HY8310.23\17x17x160(鋁合金) | 160 | 90 | 44 | 55 | 17 | 42 | 75 | 60 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 曲柄 | 增強尼龍 | 黑色 |
| 手柄 | 塑 | 黑色 |
| 嵌件、套筒 | 鋼 | 發(fā)黑處理 |
抱歉，該型號暫無3D模型！
