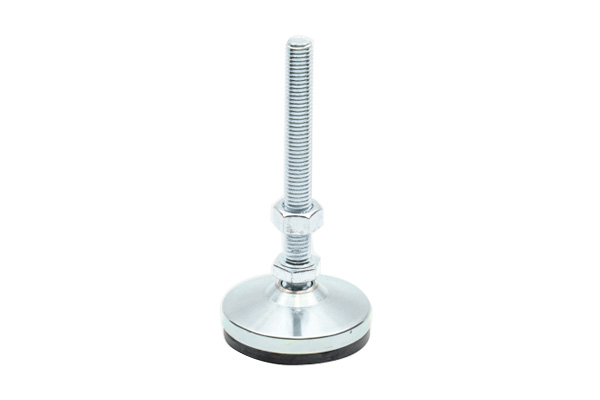

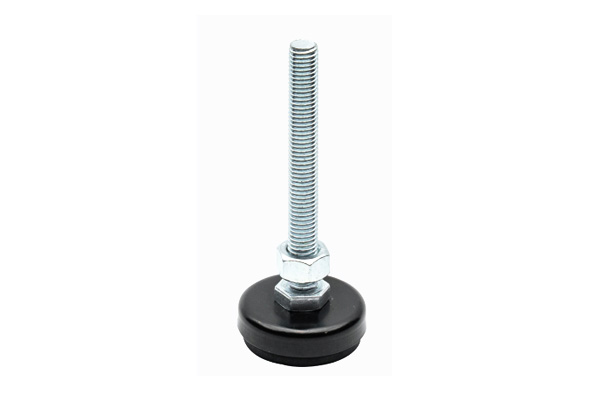

防滑萬向型墊腳
【產品型號】HY8334.7
【產品材質】Q235/SUS304
【表面處理】鍍鋅/拋光
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 型號 | 主要尺寸 | 垂直負載（kN) | |||||||||
| D | M | A | L | L1 | L2 | E | B | H | h | ||
| HY8334.7 HY8334.7S | 65 | 12 | 100 | 137 | 8 | 10 | 24 | 19 | 8 | 6 | 4 |
| 150 | 187 | ||||||||||
| 16 | 100 | 139 | 10 | 13 | 24 | 4 | |||||
| 150 | 189 | ||||||||||
| 80 | 16 | 100 | 141 | 10 | 13 | 26 | 24 | 9 | 6 | 10 | |
| 150 | 191 | ||||||||||
| 20 | 100 | 144 | 13 | 16 | 30 | 14 | |||||
| 150 | 194 | ||||||||||
| 200 | 244 | ||||||||||
| 100 | 20 | 120 | 148 | 13 | 16 | 29 | 30 | 10 | 7 | 20 | |
| 150 | 198 | ||||||||||
| 200 | 248 | ||||||||||
| 24 | 100 | 150 | 14 | 19 | 36 | 25 | |||||
| 150 | 200 | ||||||||||
| 200 | 250 | ||||||||||
訂貨示例：Type \ D – M x A
例如鋼制：HY8334.7\80-M16x150
例如不銹鋼制：HY8334.7S\80-M16x150
技術信息
| 型號 | 材料 | 表面處理 | |||
| 螺桿 | 底座 | 膠部 | 螺桿 | 底座 | |
| HY8334.7 | Q235 | Q235 | 橡膠 | 鍍鋅 | 鍍鋅 |
| HY8334.7S | SUS304 | SUS304 | 橡膠 | 本色 | 拋光 |
抱歉，該型號暫無3D模型！
