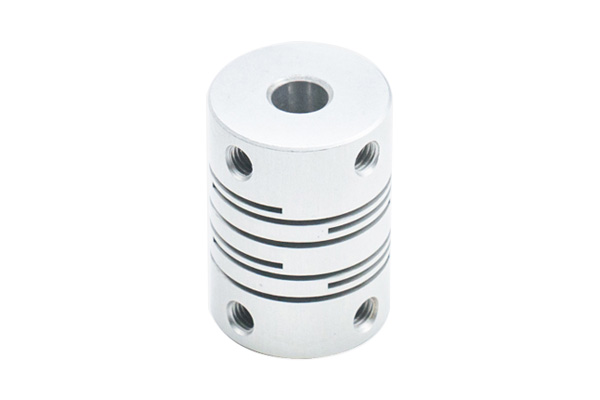

溝槽式頂絲型聯軸器
【產品型號】JAG1-S
【產品材質】鋁合金
【表面處理】陽極氧化處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 型式 | d1 | d2 | L | I | F | 緊固螺栓 | ||
| Type | D | M | 緊固扭矩 (N .m) | |||||
| JAG1-S | 16 | 4 | 4、5 | 23 | 6.4 | 3.0 | M3 | 0.7 |
| 5 | 5、6、8 | |||||||
| 20 | 5 | 5、6、8 | 26 | 7 | 3.0 | |||
| 6 | 6、6.35、8、10 | |||||||
| 25 | 6 | 6、6.35、8、10 | 31 | 8 | 4.0 | M4 | 1.7 | |
| 6.35 | 8、10 | |||||||
| 8 | 8、10、12 | |||||||
| 32 | 10 | 10、11、12、14 | 41 | 11 | 6.0 | |||
| 12 | 12、14 | |||||||
特性值
| 型號 | 額定扭矩 (N.m) | 最高轉速 (r/min) | 慣性力矩 (kg.m2) | 容許偏心 （mm） | 容許偏角 （°） | 容許軸向振幅 （mm） | 重量 (g) |
| JAG1-S16 | 0.5 | 10000 | 6.5×10-7 | 0.10 | 2 | ±0.4 | 9 |
| JAG1-S20 | 1.0 | 1.5×10-6 | 0.10 | ±0.4 | 16 | ||
| JAG1-S25 | 2.0 | 4.2×10-6 | 0.15 | ±0.5 | 27 | ||
| JAG1-S32 | 4.0 | 1.6×10-5 | 0.15 | ±0.5 | 64 |
技術信息
| 材料 | 表面處理 | 附件 |
| 鋁合金 | 陽極氧化處理 | 緊定螺釘 |
訂貨說明
| 產品概述： | 溝槽式頂絲型聯軸器又稱平行槽型彈性聯軸器，通常有3-5個切槽，以此來應付低扭矩剛性問題，一體成型的設計使彈性聯軸器實現了零間隙地傳遞扭矩和無須維護的優勢。 | |
| 產品特點： | ◆ | 一體成型的金屬彈性體； |
| ◆ | 零回轉間隙、可同步運轉; | |
| ◆ | 允許徑向、角向和軸向偏差; | |
| ◆ | 順時針與逆時針回轉特性完全相同; | |
| ◆ | 適合通過步進馬達來定位的場合； | |
| ◆ | 定位螺絲固定（可另加工鍵槽） | |
| 安裝方式： | 鍵槽孔型\頂絲固定型 | |
