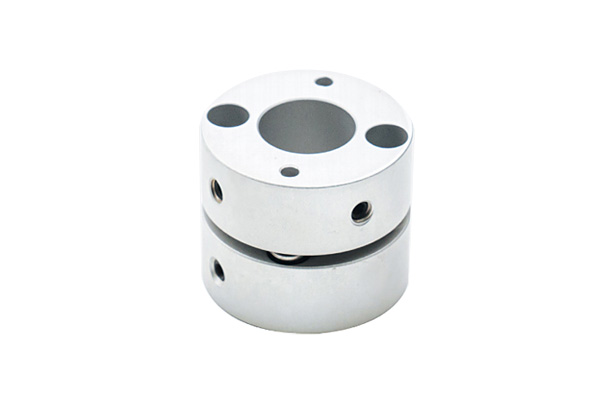

單膜片頂絲型聯軸器
【產品型號】JAM1-S
【產品材質】（主體）鋁合金、（膜片）不銹鋼
【表面處理】陽極氧化處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 型式 | d1,d2 選擇 (d1 ≤ d2) | L | I | F | A | 緊固螺栓 | ||
| Type | D | M | 緊固扭矩 (N .m) | |||||
| JAM1-S | 20 | 4、5、6、6.35、8 | 20.3 | 11.0 | 3.5 | 6.4 | M3 | 0.7 |
| 26 | 5、6、6.35、8、10、11 | 25.5 | 11.9 | 3.5 | 9.0 | |||
| 29 | 5、6、6.35、8、10、11、12、14 | 25.7 | 11.9 | 3.5 | 10.5 | M4 | 1.7 | |
| 33 | 6、8、10、11、12、14、15、16 | 28.5 | 13.0 | 4.0 | 12.0 | |||
| 39 | 8、10、11、12、14、15、16、18 | 35.0 | 16.0 | 4.8 | 14.0 | M5 | 4.0 | |
特性值
| 型式 | 容許扭矩 (N.m) | 容許偏角 （°） | 容許偏心 （mm） | 靜態扭轉剛度 (N.m/rad) | 最高轉速 (r/min) | 慣性矩 (kg.m2 ) | 容許軸向振幅 (mm) | 補償系數 | 重量 (g) | |
| Type | D | |||||||||
| JAM1-S | 20 | 1 | 2 | 0.10 | 700 | 10000 | 8.8×10-7 | ±0.10 | 2 | 16 |
| 26 | 2 | 0.15 | 1000 | 2.5×10-6 | ±0.10 | 24 | ||||
| 29 | 3 | 0.15 | 1350 | 4.1×10-6 | ±0.15 | 31 | ||||
| 33 | 5 | 0.20 | 2000 | 7.7×10-6 | ±0.20 | 44 | ||||
| 39 | 8 | 0.25 | 4250 | 1.9×10-5 | ±0.25 | 82 | ||||
? 靜態扭轉剛度、慣性力矩、重量為最大軸徑時的值。
技術信息
零件 | 材質 | 表面處理 | 附件 |
主體 | 鋁合金 | 陽極氧化處理 | 內六角緊定螺釘 |
膜片 | 不銹鋼 | - | |
鎖緊螺栓 | SCM435 | 四氧化三鐵膜 |
訂貨說明
| 產品概述： | 單膜片頂絲型聯軸器是用不銹鋼薄彈簧片，以螺銓方式與兩半聯軸器聯接，靠膜片的彈性變形來補償所聯兩軸的相當位移，是一種高性能的金屬?gòu)?qiáng)元件撓性聯軸器。 | |
| 產品特點： | ◆ | 高扭矩剛性、高靈敏度、高傳動效率； |
| ◆ | 具有良好的減震作用，無噪聲，無磨損； | |
| ◆ | 適應高溫，耐酸、耐堿、耐腐蝕性； | |
| ◆ | 零回轉間隙，能準確傳動轉速，運轉無轉差； | |
| ◆ | 結構簡單、重量輕、體積小、拆裝方便、無需潤滑； | |
| ◆ | 定位螺絲固定（可另加工鍵槽） | |
| 安裝方式： | 鍵槽孔型\頂絲固定型 | |
