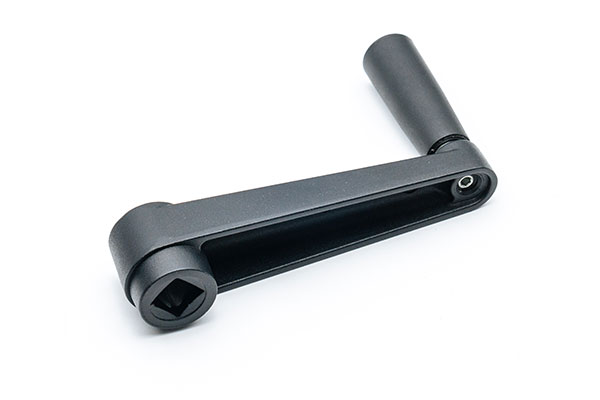

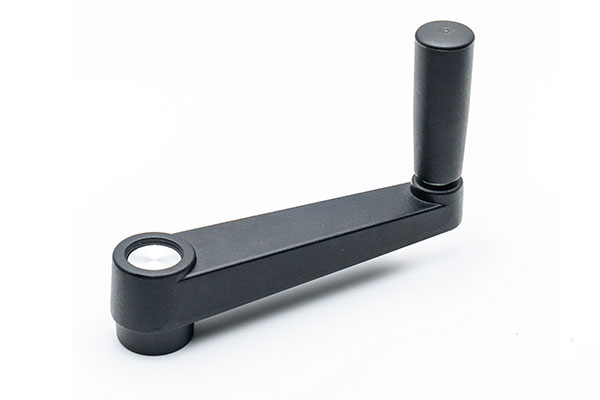

搖手柄
【產品型號】HY8310.24
【產品材質】(曲柄)增強尼龍/鋁合金、(手柄)塑、(嵌件)鋼
【表面處理】(曲柄)黑色、(手柄)黑色、(嵌件)發黑處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||||
| Type A | Type B | R | L | H | h | d | S | D |
| HY8310.24\A12x70 | HY8310.24\B12x12x70 | 70 | 63 | 28 | 23.5 | 12 | 12 | 32 |
| HY8310.24\A12x100 | HY8310.24\B12x12x100 | 100 | 63 | 38 | 34 | 12 | 12 | 34 |
| HY8310.24\A14x125 | HY8310.24\B14x14x125 | 125 | 80 | 46 | 42 | 14 | 14 | 40 |
| HY8310.24\A16x160 | HY8310.24\B17x17x160 | 160 | 90 | 55 | 50 | 16 | 17 | 44 |
| HY8310.24L\A12x70 | HY8310.24L\B12x12x70 | 70 | 63 | 28 | 23.5 | 12 | 12 | 32 |
| HY8310.24L\A12x100 | HY8310.24L\B12x12x100 | 100 | 63 | 38 | 34 | 12 | 12 | 34 |
| HY8310.24L\A14x125 | HY8310.24L\B14x14x125 | 125 | 80 | 46 | 42 | 14 | 14 | 40 |
| HY8310.24L\A16x160 | HY8310.24L\B17x17x160 | 160 | 90 | 55 | 50 | 16 | 17 | 44 |
技術信息
| 型號 | 材料 | 表面處理 | ||||
| 曲柄 | 手柄 | 嵌件 | 曲柄 | 手柄 | 嵌件 | |
| HY8310.24 | 增強尼龍 | 塑 | 鋼 | 黑色 | 發黑處理 | |
| HY8310.24L | 鋁合金 | 塑 | - | 黑色 | - | |
抱歉，該型號暫無3D模型！
