提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-20 瀏覽量：0

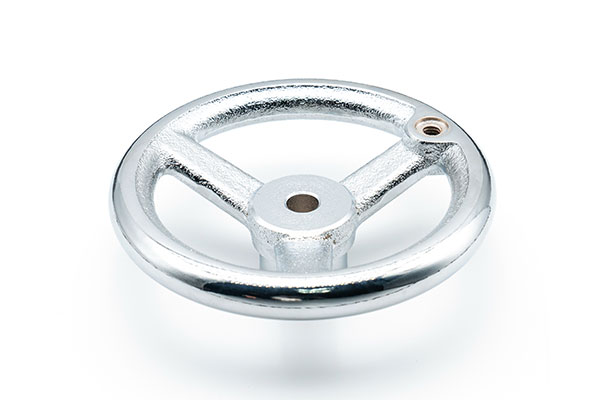

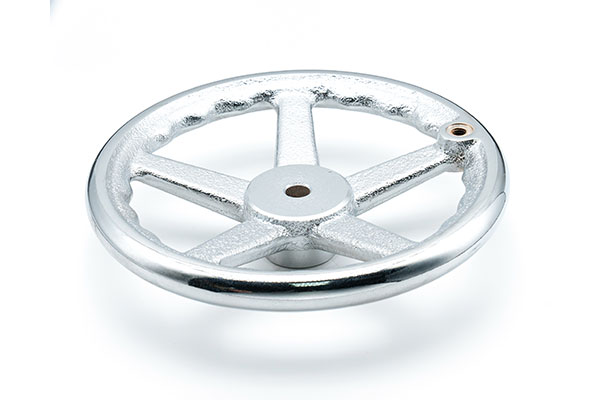

圓輪緣手輪
【產品型號】HY8313.5
【執行標準】JB\T 7273.5-94 (GB4141.24-84)
【產品材質】(手輪)鑄鐵、(手柄)鋼
【表面處理】噴砂或鍍亮鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | ||||||
| Type A | Type B | D | H | B | D? | d | h | d? |
| HY8313.5\A10x80 | HY8313.5\B10x80 | 80 | 29 | 10 | 16 | |||
| HY8313.5\A10x100 | HY8313.5\B10x100 | 100 | 38 | 14 | 33 | 10 | 27 | M6 |
| HY8313.5\A12x125 | HY8313.5\B12x125 | 125 | 42 | 15 | 38 | 12 | 30 | M8 |
| HY8313.5\A16x151 | HY8313.5\B16x151 | 151 | 46 | 17 | 42 | 16 | 32 | M10 |
| HY8313.5\A18x203 | HY8313.5\B18x203 | 203 | 55.5 | 22.2 | 42 | 18 | 38 | M10 |
| HY8313.5\A18x254 | HY8313.5\B18x254 | 254 | 60.3 | 24 | 47.6 | 18 | 42 | M10 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 鑄鐵 | 噴砂或鍍亮鉻 |
| 手柄 | 鋼 |
※ 裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。鍵槽按GB1095-79規定。
※ 特殊要求說明：中心孔大小、鍵槽大小及手輪表面處理可按客戶提供的圖紙加工定制。
※ 鍵槽按 GB1095-79 規定。
| 產品概述： | 圓輪緣手輪HY8313.5具有韌性好、強度高、防腐性能好等特點，被廣泛應用于機床、冶金、化工、電子設備等多個領域，發揮著重要的作用。 | |
| 產品特點： | ◆ | A型 HT200 鍍亮鉻或鍍暗鉻，無手柄孔； |

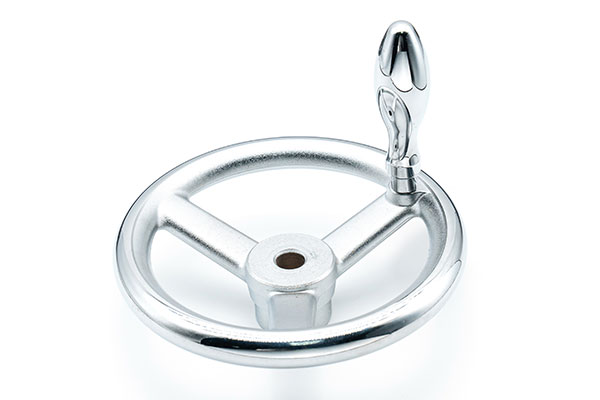

| ◆ | B型 HT200 鍍亮鉻或鍍暗鉻，有手柄孔（螺紋孔）； | |
| ◆ | 需要手柄得另配，可搭配固定手柄、曲面手柄、轉動手柄或可折手柄。 | |
| 安裝方式： | 鍵槽孔型 | |
抱歉，該型號暫無3D模型！
