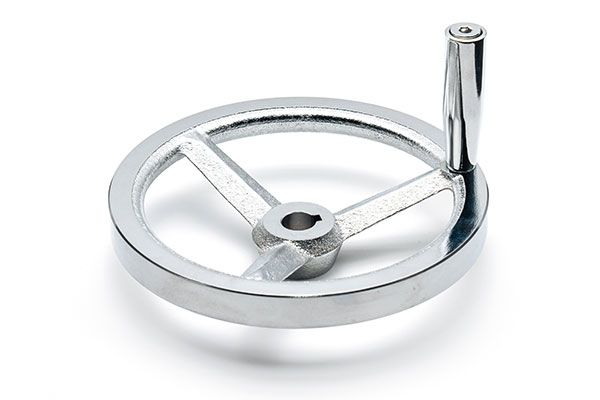

手輪
【產品型號】HY8313.3
【執行標準】JB/T 7273.3-2014
【產品材質】(手輪)鑄鐵、(手柄)鋼
【表面處理】噴砂或鍍亮鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A\Type B\Type C | D | H | B | d | h | d? | d? |
| HY8313.3\12x100 | 100 | 32 | 14 | 12 | 18 | M6 | 6 |
| HY8313.3\12x125 | 125 | 36 | 16 | 12 | 18 | M8 | 8 |
| HY8313.3\16x160 | 160 | 40 | 18 | 16 | 20 | M10 | 10 |
| HY8313.3\18x200 | 200 | 45 | 20 | 18 | 25 | M10 | 10 |
| HY8313.3\22(25)x250 | 250 | 50 | 22 | 22、25 | 28 | M12 | 12 |
| HY8313.3\25(28)x320（內波紋） | 320 | 55 | 24 | 25、28 | 32 | M12 | 12 |
| HY8313.3\28(30)x400 | 400 | 65 | 26 | 28、30 | 40 | M16 | |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 鑄鐵 | 噴砂或鍍亮鉻 |
| 手柄 | 鋼 |
※ 裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄螺紋孔；C型有手柄光孔。鍵槽按GB1095-79規定。
※ 特殊要求說明：中心孔大小、鍵槽大小及手輪表面處理可按客戶提供的圖紙加工定制。
※ 鍵槽按 GB1095-79 規定。
| 產品概述： | 手輪HY8313.3是一款厚重而不失美觀的電鍍鍍鉻鑄鐵手輪，適用于各種需要手動旋轉操作的機械設備。 | |
| 產品特點： | ◆ | A型 HT200 鍍亮鉻或鍍暗鉻，無手柄孔； |
| ◆ | B型 HT200 鍍亮鉻或鍍暗鉻，有手柄孔（螺紋孔）； | |
| ◆ | C型 HT200 鍍亮鉻或鍍暗鉻，有手柄孔（平孔）； | |
| ◆ | 需要手柄得另配，可搭配固定手柄、轉動手柄或可折手柄。 | |
| 安裝方式： | 鍵槽孔型 | |
